IRCAD (2002 - 2003)

• Institut de Recherche contre les Cancers de l'Appareil Digestif
• Startup
  • équipe Virtual-Surg
• Ingénieur Réalité Augmentée

Dassault Systèmes (2003+)

• Ingénieur Visualisation 3D
  • Scenegraph
  • Matériaux
  • Géometrie, Maillage
• Ingénieur Réalité Virtuelle et Réalité Augmentée
• Ingénieur de Recherche

Objectifs du cours

• Théorie

  • Définitions
  • Histoire
  • Usages
  • Interactions

• Pratique

  • Présentation des outils existants
  • Programmation Web AR

Planning

• Jour 1

  • Théorie
  • Déjeuner
  • Exercices pratiques
  • Exploration des exemples + choix du projet personnel

• Jour 2

  • Evaluation: Quizz ~20 min
  • Projet personnel points bonus!

Applications grand public

• Divertissement

  • Jeux: Pokemon GO AR+,Minecraft Earth (R.I.P. )
  • Réseaux sociaux: SnapChat (City Painter), Facebook

• Aménagement

  • IKEA Place
  • HomeByMe AR

• IGN: Time Machine

Applications professionnelles

• Industrie
• Santé
• Marketing

Définitions

• Milgram's Reality-Virtuality Continuum

Milgram, Paul; H. Takemura; A. Utsumi; F. Kishino (1994). "Augmented Reality: A class of displays on the reality-virtuality continuum".

Version de Google

Propriétés d'un système d'AR

(d'après Azuma, 2001)

• combine objets réels et virtuels dans un environnement réel
• est interactif et temps-réel
• recale les objets réels et virtuels

Contre-exemples d'AR

• Effets spéciaux de cinéma
  • technologie proche de l'AR
  • pas temps-réel
  • pas dans un environnement réel
• Google Glass
  • combine objets réels et virtuels dans un environnelent réel
  • mais pas de recalage
  • c'est un HUD (Head-Up Display) Affichage tête haute
    • peut rendre tout de même service! (maintenance, sport etc.)

Définitions

• AR : Augmented Reality (Réalité Augmentée) Thomas P. Caudell, 1990

• VR : Virtual Reality (Réalité Virtuelle) Jaron Lanier, 1987

• MR : Mixed Reality

  • terme marketing utilisé par Microsoft
  • pas de définition claire! Terme à définir avant utilisation
    • cf. What is Mixed Reality?

• XR : X = { eXtended / Cross (+) / Any (*) / A+V } Reality

  • terme générique récent qui englobe AR et VR

VR vs AR

AR ou VR?

• Technologies similaires

  • Rendu 3D
  • Tracking
  • Interactions immersives

• Effets différents sur l'utilisateur

Effets de la VR

• Isole utilisateur du monde extérieur
• Le téléporte dans un autre monde, entièrement virtuel

Tiltbrush

ITI

Aux limites de la VR

• Rappel: continuum!
  • Pas de frontière nette
• Quand on commence à modéliser entièrement le monde réel est-ce encore de la VR?
• Photogrammétrie
  • VR mais immersion dans un monde réel entièrement reconstruit

Greg Madison @ Unity

Effets de l'AR

• L'utilisateur garde contact avec le monde extérieur
• L'AR enrichit le monde réel avec des informations contextuelles
• Utilisateur augmenté: acquiert de nouveaux sens!
• Informations deviennent visibles
  • couche d'informations spatialisées par-dessus le monde réel

Audi

Aux limites de l'AR

• Rappel: pas de frontière nette!
• Quand plus de virtuel que de réel : Augmented Virtuality
  • Fenêtre vers le réel
  • Utilisateurs réels visibles

Dangers de l'AR

• Excès d'information: Hyper-reality
  • Réalité diminuée nécessaire?
• Excès d'assistance, altération des comportements, fichage
  • Black Mirror: Nosedive
• Fracture numérique
  • Il manquerait un sens à certaines personnes, daltoniens de l'AR
• Vie privée: la guerre des Clouds
  • AMAMA* vs Open AR Cloud

A retenir

• La VR plonge l'utilisateur dans un monde virtuel
• L'AR fait apparaître des objects virtuels dans le monde réel

Choix de la technologie

• Immersion désirable ?

  • Oui VR
  • Non 3D simple

• Immersion et utilisation de l'environnement réel ?

  • Oui AR
  • Non VR

• Bien garder en tête continuum pour décider de la meilleure expérience possible

Choix de la technologie

Préhistoire (1966)

• Ivan Sutherland invente le premier casque d'AR
• Permet d'afficher un cube
• Suit les mouvements de la tête
• Surnommé : The Sword of Damocles


Markers (1999)

• Markers monochromes
• ARToolkit créé par Hirokazu Kato


• Variantes: ARTag, ArUco
• PC + Webcam

NFT, GPS (2005)

• NFT: Natural Feature Tracking
  • Tracking de photos couleur
• Wikitude, Layar (GPS)
• Vuforia
• Usages marketing
• PC Mobile, Tablettes

SLAM, 3D (2015)

• Tracking d'environnements 3D
• SLAM: Simultaneous Location And Mapping
• Tracking d'objets 3D
• Deep Learning
• Occlusion 3D
• ARKit, ARCore
• Smartphones, HoloLens, Azure Kinect


Azure Kinect + HoloLens 2

Futur proche

• Form-factor: lunettes
• AI
  • anticipation du contexte
  • compréhension de la scène et des utilisateurs
• 5G
  • streaming des applications et des informations (Edge)
• Web spatialisé: AR Cloud

Futur lointain

• l'AR remplacera ou complètera le smartphone
  • les utilisateurs vont relever la tête
    • mais vont-ils voir mieux pour autant?
• Lentilles de contact
  • RIP (2023)
• Ambient Computing
• Ubiquitous Computing
• Smart Cities

Gartner Hype Cycle

• Evolution des tendances technologiques
• Gartner
  • période 2005 - 2017

Où en sommes-nous?

• On s'approche de la productivité pour l'AR et la VR
• Ou alors l'AR est définitivement considérée comme "productive" depuis 2020?
• Prochaines tendances:
  • AR Cloud
  • "Metaverse" et "Digital Humans"

AR [is for] adding shared meaning in the interaction between people.
Johnny Lee, Google I/O 2017

• Met de côté la VR mobile pour le moment (Cardboard, Daydream)
• Abandonne Tango, vise public plus large: caméras RGB
• API ARCore, concurrence ARKit d'Apple
• Google veut offrir des services web d'AR multiplateformes
• Le Web nous relie à l'information, l'AR relie l'information au monde réel: ensemble Web et AR apportent des solutions tangibles

Google Glass Enterprise Edition 2

Gorillaz mobile AR app

I’m excited about AR [...] My view is it’s the next big thing, and it will pervade our entire lives.
Tim Cook, Apple CEO, via Silicon Republic

• Apple attend d'avoir une UX peaufinée avant toute annonce
• Nombreuses acquisitions dans le domaine de l'AR
• API ARKit et AR Quick Look, concurrence ARCore de Google
• Veut compléter son offre de 'wearables', après les écouteurs et la montre, les lunettes connectées au téléphone
• démocratise le LiDAR pour un SLAM robuste

• Création de Horizon Worlds,réseau social pour les rencontres virtuelles, et Horizon Workrooms pour le travail à distance
• Pense que l'AR remplacera le smartphone et tous les autres écrans d'ici 10 ans et ne veut pas rater cette révolution: Project Aria
• Intéressé par données personnelles des utilisateurs, leurs centres d'intéret (eye-tracking, environnement scanné), quoique...
• VR avec Oculus, mais extension à l'AR, cf Infinite Office
• Filtres AR pour Facebook et Instagram avec Spark AR

Project Aria

Oculus Meta Quest 2

Meta Quest Pro

• Amazon se concentre sur le e-commerce et ses Web Services
• AR View pour voir un produit chez soi avant de l'acheter
• Propose l'outil web Sumerian payant via ses AWS (Amazon Web Services) pour créer des expériences d'AR et de VR
• Lien avec machine learning, assistants intelligents (Alexa)
• Mise sur l'AR à la demande via la 5G avec son projet Wavelength
  • 5G + Edge computing
  • AWS

• Grand public: Minecraft
• Mise sur l'AR et les industriels, véritable plus-value
  • assistance et formation
• HoloLens 1 et 2, Kinect
• VR: partenaires OEM

Autres acteurs

• Hardware
  • Magic Leap, Lenovo, NReal, Qualcomm, Snap
• SDK
  • Wikitude, Kudan
  • PTC Vuforia: IoT
• Web
  • Firefox Reality Wolvic
  • Chrome

A retenir

• Les géants de la technologie investissent massivement sur l'AR, réelle technologie d'avenir en évolution permanente
  • matériel
  • algorithmes
  • services, data
• De nombreux acteurs essayent d'attirer les utilisateurs dans leur ecosystème fermé (matériel, app store, cloud)
• Certains misent sur l'ouverture du Web pour la création et le partage d'expériences d'AR ouvertes
  • objectif de ce cours!

Pour aller plus loin

• Histoire et futur du Web AR

  • Web AR: A Promising Future for Mobile Augmented Reality - State of the Art, Challenges, and Insights.

  Qiao, Xiuquan & Pei, Ren & Dustdar, Schahram & Liu, Ling & Ma, Huadong & Junliang, Chen. (2019).

  Proceedings of the IEEE. 107. 1-16. 10.1109/JPROC.2019.2895105.

Types d'AR

• Video
  • e.g.: smartphone,
    ou Lynx-R1*
• Optique
  • e.g.: HoloLens
• Projective
  • e.g.: DIOTA

Lynx-R1 (video)

Calibration pour AR optique

• très complexe
• dépend du matériel
  • système de projection et de formation de l'image
• dépend de la physionomie de l'utilisateur
• effectuée par le fabricant de casque AR
  • ajustements possibles pour chaque utilisateur, cf. HoloLens

Calibration de la caméra vidéo

• But: déterminier les caractéristiques optiques de la caméra réelle
  • focale
  • distorsion radiale, imperfections
• Méthode:
  • capture d'images de motifs connus (grilles, damiers de calibration) avec la caméra réelle
• Attention si la focale varie (autofocus)
  • mettre à jour les données de calibration à chaque frame
  • dans ce cas données fournies par l'API (ARKit, ARCore, WebXR)

Méthode de calibration

Pinhole camera model: sténopé

Paramètres extrinsèques et intrinsèques

Coordonnées 3D Coordonnées 3D Caméra Coordonnées Image

Projection

$$s \; p = A [R|t] P$$

$$s \begin{bmatrix} u \\ v \\ 1 \end{bmatrix} = \begin{bmatrix} {f_x} & {0} & {c_x} \\ {0} & {f_y} & {c_y} & \\ {0} & {0} & {1} \end{bmatrix} \begin{bmatrix} r_{11} & r_{12} & r_{13} & t_x \\ r_{21} & r_{22} & r_{23} & t_y \\ r_{31} & r_{32} & r_{33} & t_z \end{bmatrix} \begin{bmatrix} X_w \\ Y_w \\ Z_w \\ 1 \end{bmatrix}$$

$(X_w, Y_w, Z_w)$ coordonnées 3D, repère monde $O_w$
$(u, v)$ coordonnées projetées (pixels)
$[R|t]$ matrice extrinsèque, $A$ matrice intrinsèque
$(cx, cy)$ point principal (pixels), centre de l'image dans le cas idéal
$f_x$ et $f_y$ focales en x et en y (pixels), égales dans le cas idéal

Distorsion radiale non linéaire

• induite par la lentille, modélisée par un polynôme
  $x_{distorted} = x(1 + k_1 r^2 + k_2 r^4 + k_3 r^6)$
  $y_{distorted} = y(1 + k_1 r^2 + k_2 r^4 + k_3 r^6)$

Estimation de la pose

• Se calcule à partir de couples de points 2D/3D
• Optimisation: minimisation de l'erreur de projection entre points 3D transformés $V_i$ et points 2D de l’image $v_i$

$$\argmin_{R,t}\displaystyle\sum_{i} ||P(R V_i + t) - v_i ||$$

$P$: fonction de projection
$R$: matrice de rotation
$t$: vecteur de translation

Tracking

• Degrés de liberté (DOF: Degrees Of Freedom)
  • 0 DOF
    • pas de tracking!
    • juxtaposition des informations, cf. HUD
  • 3 DOF
    • rotation uniquement (gyroscope, accéléromètre, boussole)
      • expérience limitée (parfois suffisante, cf. planétarium)
  • 6 DOF
    • rotation + position

3 DOF

6 DOF

Techniques de tracking

• GPS
  • global, pas besoin de réseau
  • sans traitement d'image
  • en extérieur uniquement
  • lent
  • peu précis

Techniques de tracking

• Marker
  • précis, rapide
  • tangible, imprimable
  • besoin d'afficher un marker pour faire de l'AR
  • inesthétique
  • détection problématique (luminosité, flou, occlusions)
• NFT: idem mais
  • plus esthétique, facile à intégrer dans le réel (publicité)
  • supporte mieux les occlusions

Techniques de tracking

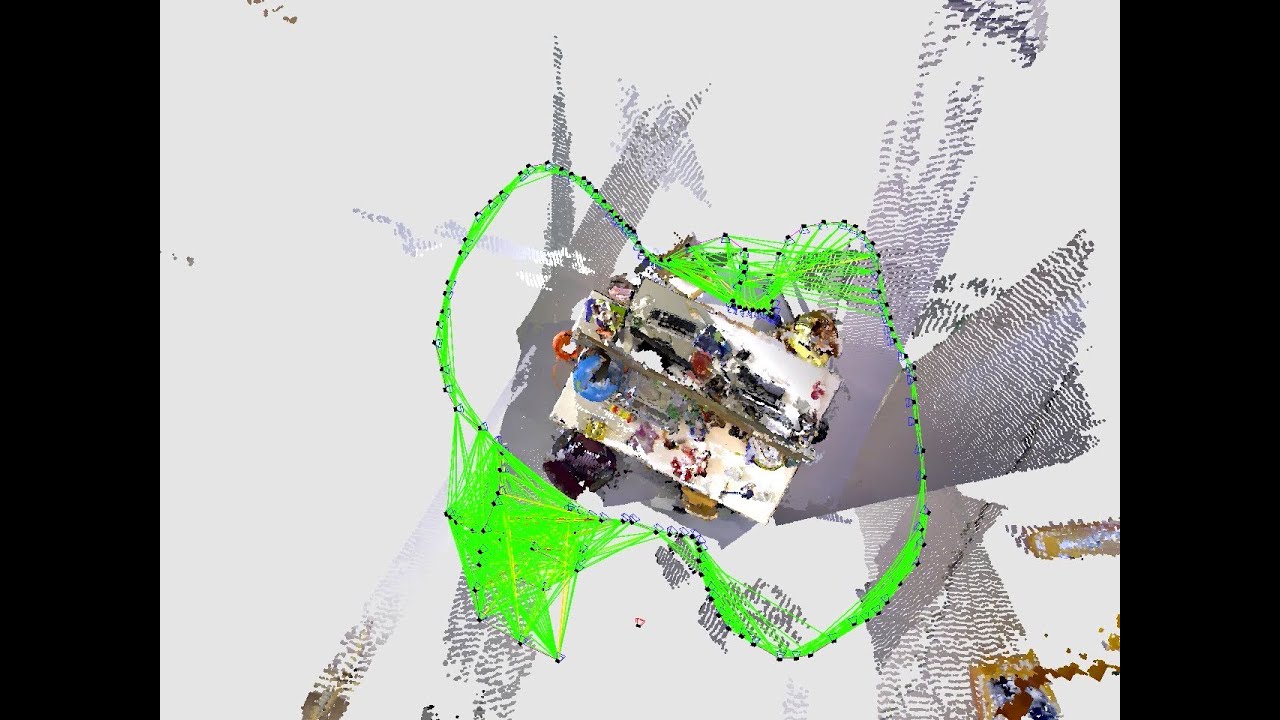

• SLAM: évolution du NFT + reconstruction
  • expérience plus naturelle sans marker
  • reconstruction partielle de la scène
    • permet des traitements avancés
  • peu précis
    • dérive, fermeture de boucle
    • scène reconstruite en permanence et affinée en temps-réel
    • difficulté de placer l'origine de la scène
      • utilisation de points d'ancrage ("anchors")

Techniques de tracking

• 3D: détection d'un objet 3D dans une scène réelle
  • par traitement d'image (analyse de l'éclairage, des arêtes, de la silhouette)
    • algorithme générique
    • mais lent, surtout à la détection
  • par apprentissage (Deep Learning)
    • détection plus rapide
    • robuste aux occlusions et au changement d'éclairage
    • non générique: nécessite une phase d'apprentissage

Techniques de tracking

Conclusion

• Aucune technique de tracking n'est idéale
• Il faut toutes les avoir en tête et choisir en fonction:
  • du scénario de l'expérience d'AR
    • contexte industriel, grand public, généricité
  • des contraintes
    • intérieur, extérieur, mobile

Rendu

• Réaliste ou non
• Illumination
  • détection de l'intensité et de la direction de la lumière de la scène réelle
  • reconstruction rapide pour simuler les reflections (SLAM + IA)
• Occlusions
  • personnes, objets

Interactions

• L'autre partie de l'équation
• Souvent négligées (cf. NReal)
• Myth of the dying mouse (p. 17)
  • à chaque format sa technique de pointage
• L'équivalent de la souris AR / VR reste à inventer!

Techniques d'interaction

• Ecran, si on est sur un smartphone
  • peu immersif mais précis, et offre un bon contact pour interagir
• Manettes avec boutons
  • bon retour physique mais pas immersif
• HoloLens GGV : Gaze, Gesture, Voice
  • interactions naturelles, sans périphérique externe
  • séduisant mais fatigant, pas discret ("hé Cortana!"), et peu précis
• Interactions tangibles
  • markers ou accessoires pour ajouter une dimension haptique

Interactions

Conclusion

• Les interactions en AR immersive restent à inventer!
• Il n'y a aucun paradigme d'interaction qui se soit imposé pour le moment
• Il faut guider l'utilisateur et essayer de comprendre ses itentions

Reconstruction 3D

• Colmap
• AliceVision
• Capturing Reality
  • RealityScan for iOS (link)
• MicMac

Liens

http://www.ign.fr/institut/innovation/minecraft-a-carte

http://lsc.univ-evry.fr/~didier/home/lib/exe/fetch.php?media=cours:ra:ra.pdf

Photo Credits

https://unsplash.com/photos/RgPVZvA4wBM

https://unsplash.com/photos/r2CAjGQ0gSI
